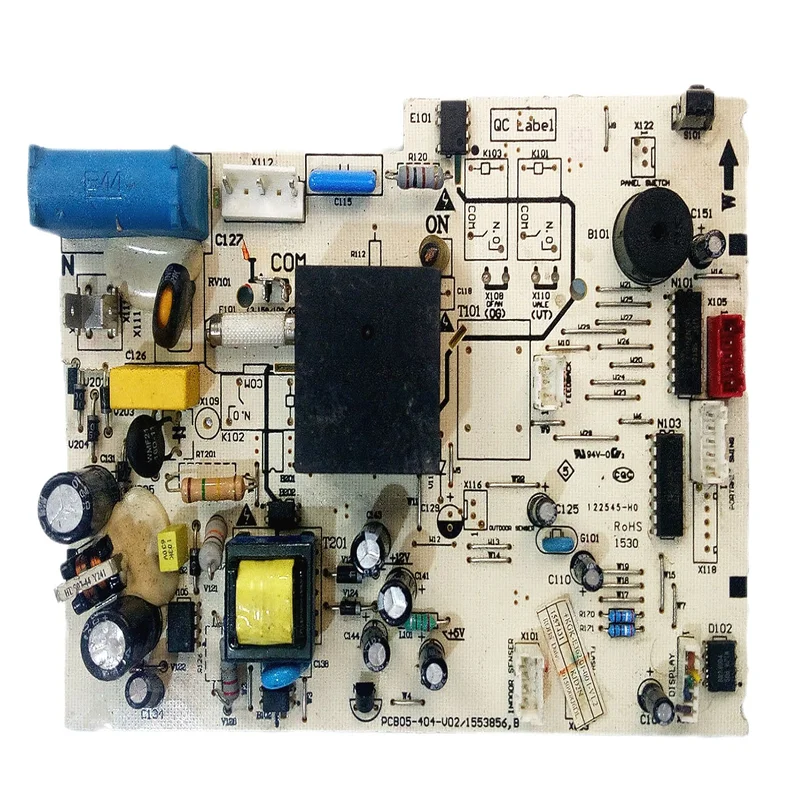

برد کولر گازی هایسنس مدل PCB05-404-V02

برد PCB05-404-V02 یکی از بردهای اصلی کولرهای گازی هایسنس (Hisense) است که در برخی مدل‌های اسپلیت و اینورتر این شرکت استفاده می‌شود. این برد به‌عنوان مرکز کنترل دستگاه، وظیفه مدیریت عملکرد کمپرسور، فن‌ها، سنسورها و ارتباط بین یونیت داخلی و خارجی را بر عهده دارد. عملکرد صحیح این برد تأثیر مستقیمی بر راندمان سرمایش، مصرف انرژی و پایداری سیستم دارد. همچنین برای تعویض این برد، تطابق دقیق شماره PCB05-404-V02 با مدل دستگاه اهمیت زیادی دارد.

وظایف برد

برد اصلی هایسنس وظایف متعددی را انجام می‌دهد، از جمله:

• کنترل عملکرد کمپرسور و راه‌اندازی آن
• مدیریت سرعت فن یونیت داخلی و خارجی
• کنترل سیکل سرمایش و گرمایش
• دریافت اطلاعات از سنسورهای دما و لوله‌ها
• کنترل شیر چهارراهه در مدل‌های سرمایش و گرمایش
• برقراری ارتباط بین یونیت داخلی و خارجی
• مدیریت سیستم دیفراست (یخ‌زدایی)
• حفاظت از کمپرسور در برابر اضافه جریان، افزایش دما و نوسانات برق
• تشخیص خطاها و ارسال کدهای عیب به پنل نمایشگر دستگاه

اجزای اصلی برد

این برد از بخش‌های مختلفی تشکیل شده است که مهم‌ترین آن‌ها عبارت‌اند از:

• منبع تغذیه سوئیچینگ
• میکروکنترلر
• مدار قدرت
• رله‌ها
• خازن‌های الکترولیتی
• پل دیود و مدار یکسوکننده
• آی‌سی‌ها و ترانزیستورها
• کانکتورها

علائم خرابی برد

در صورت خرابی برد معمولاً علائم زیر مشاهده می‌شود:

• روشن نشدن کولر گازی
• روشن شدن یونیت داخلی اما کار نکردن یونیت خارجی
• روشن نشدن کمپرسور
• کار نکردن فن یونیت خارجی
• خاموش شدن دستگاه پس از چند دقیقه
• نمایش کدهای خطا روی پنل
• سرمایش یا گرمایش ضعیف
• قطع و وصل شدن مکرر کمپرسور
• سوختگی، تغییر رنگ یا بوی سوختگی از برد
• عمل کردن فیوز یا محافظ برق هنگام روشن شدن دستگاه

دلایل خرابی برد

مهم‌ترین عوامل خرابی این برد عبارت‌اند از:

• نوسانات شدید برق
• برخورد صاعقه
• اتصال کوتاه کمپرسور یا فن
• خرابی سنسورهای دما
• نفوذ آب، رطوبت یا گردوغبار
• استهلاک خازن‌ها و قطعات الکترونیکی
• افزایش بیش از حد دمای یونیت خارجی
• نصب نادرست یا استفاده از برد ناسازگار با مدل دستگاه

راهکارهای جلوگیری از خرابی

برای افزایش عمر مفید برد، رعایت نکات زیر توصیه می‌شود:

• استفاده از محافظ برق استاندارد
• سرویس دوره‌ای کولر گازی و تمیز کردن کندانسور
• بررسی سلامت کمپرسور، فن و سنسورها قبل از تعویض برد
• جلوگیری از نفوذ آب و رطوبت به محفظه برد
• بررسی سلامت خازن‌ها، رله‌ها و منبع تغذیه هنگام تعمیر
• استفاده از قطعات اصلی و باکیفیت

جمع‌بندی

برد Hisense PCB05-404-V02 یکی از مهم‌ترین قطعات الکترونیکی کولر گازی هایسنس است که وظیفه کنترل و هماهنگی تمامی بخش‌های اصلی دستگاه را بر عهده دارد. سلامت این برد نقش مهمی در عملکرد صحیح کمپرسور، فن‌ها، سنسورها و سیستم حفاظتی دارد. در صورت بروز خرابی، توصیه می‌شود ابتدا قطعات جانبی مانند کمپرسور، فن، سنسورها و سیم‌کشی بررسی شوند و سپس در صورت نیاز، برد توسط تکنسین متخصص تعمیر یا با نمونه اصلی و کاملاً سازگار جایگزین شود. رعایت اصول نگهداری، استفاده از محافظ ولتاژ و سرویس منظم، بهترین راه برای افزایش طول عمر این برد و جلوگیری از هزینه‌های سنگین تعمیرات است.
